Glosario de herramientas

Herramientas de grabado

  • BRUÑIDOR: herramienta manual formada por una varilla de acero muy pulido de sección ovalada que se adelgaza hasta terminar en punta. Puede ser recto o curvarse ligeramente hacia el extremo. Sirve para alisar la superficie áspera de la plancha después de cortarla con el rascador y para aplicar tonos claros en procesos como la aguatinta y la manera negra.
Bruñidor
  • BURIL: herramienta pequeña que consiste en un vástago de acero de sección cuadrada o romboidal. La punta cortante se forma afilándolo por un extremo en forma oblicua. El extremo opuesto se encaja en un mango redondo de madera. Es el instrumento principal del grabador en metal, aunque también se usa en algunas variantes del grabado en relieve sobre madera.

Buriles
  • ÉCHOPPE: aguja de grabar al aguafuerte terminada en una punta ovalada. Solían tilizarla los aguafortistas antiguos para imitar en planchas cubiertas con barniz a la cera la línea más voluptuosa propia del buril.

Échoppe
  • ESCOPLO: herramienta de acero cuya punta termina en un bisel montada sobre un mango de madera que se usa para tallar madera, por lo tanto en la técnica de la xilografía y en general en el grabado en relieve.

Escoplos

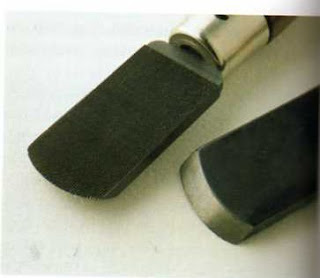

  • GRANEADOR: instrumento utilizado para preparar la plancha para grabar a la manera negra. Tiene una fuerte hoja de acero semicircular salpicada de dientes pequeños y muy agudos. Se sujeta con un mango de madera y se hace oscilar sobre la plancha par cortar la superficie con los dientecillos.
Graneador
  • GUBIA: herramienta de acero curvado terminado en U o en V que permite tallar superficies de madera; es usada en la técnica de la xilografía a fibra y del grabado en relieve en general.

Gubias
  • PUNTA SECA: el nombre de la herramienta da nombre a la técnica de la punta seca. Se trata de una aguja de acero correctamente afilada con la que se incide sobre planchas de metal o plástico rayándolo para crear una imagen que posteriormente será entintada y estampada.

Puntas de grabar


Puntas de grabar

  • RASCADOR: herramienta manual formada por una varilla de acero de sección triangular vaciada por los lados y afilada. Deben manternerse afilados los tres bordes. Sirve para eliminar rebabas de las planchas grabadas y para cortar y eliminar errores. En ocasiones se comercializa montado junto al bruñidor.

Rascador
  • RASQUETA: espátula de plástico para extender la tinta sobre las matrices grabadas en hueco.
  • RESINADORA: dispositivo sencillo que sirve par depositar resina pulverizada en las planchas que quieren grabarse a la aguatinta. Consiste en un "armario" cerrado en el que se pone en movimiento por medio de aire una cantidad de polvo de resina de modo que al caer se deposite en forma de capa uniforme sobre la plancha colocada en el interior del aparato. El polvo se pone en movimiento por medio de un fuelle, un motor o un aventador.

Resinadora

  • RODILLO: en calcografía (grabado en hueco) se usan rodillos de fieltro, cuero, goma, pasta y gelatina, sobre todo en el grabado al aguafuerte para aplicar el barniz a la cera y en la estampación para entintar.
En tipografía (grabado en relieve) se usan rodillos para entintar la matriz antes de proceder a estamparla. Los materiales de los rodillos son, cuero, goma, pasta, poluiretano o gelatina, unos más blandos que otros, dependiendo del material de la matriz y del efecto deseado tras la estampación.
  • RULETA: rueda dentada giratoria que sirve para cortar texturas "mecánicas" en bases de barniz a la cera o en planchas que van a trabajarse a la manera negra. Existen de diversas formas y formatos.

Ruletas


Ruletas

Ruletas
  • TÓRCULO: se trata de una prensa calcográfica. Su elemento más característico es una pletina deslizante de acero sobre la que se coloca la plancha; se mueve con ayuda de un mecanismo de tracción directa o con engranajes por entre dos cilindros metálicos. El inferior actua de soporte de la propia pletina y el superior, ajustable por medio de dos tornillos dispuestos a los extremos del eje, se encarga de ejercer la presión necesaria en el momento de la estampación. (Ver entrada "Tórculo")

Tórculo
